常見的HDMI接口設備有哪些
平常比較常見的HDMI接口設備有電腦顯示器、數字電視機、投影儀、高端音響、電腦顯卡、筆記本電腦、電視機頂盒、PS3/4/5游戲機、HDMI延長器、HDMI分配器、HDMI轉換器、HDMI音頻分離器、HDMI KVM切換器以及HDMI畫面分割器等，這種HDMI接口（即HDMI A Type，規格為4.45mm×13.9mm）為標準的19Pin HDMI接口，一共有19個引腳，這19個引腳分別會接在HDMI線纜的19條線上。下面就讓我們一起去了解一下標準HDMI接口的定義與接線方法。

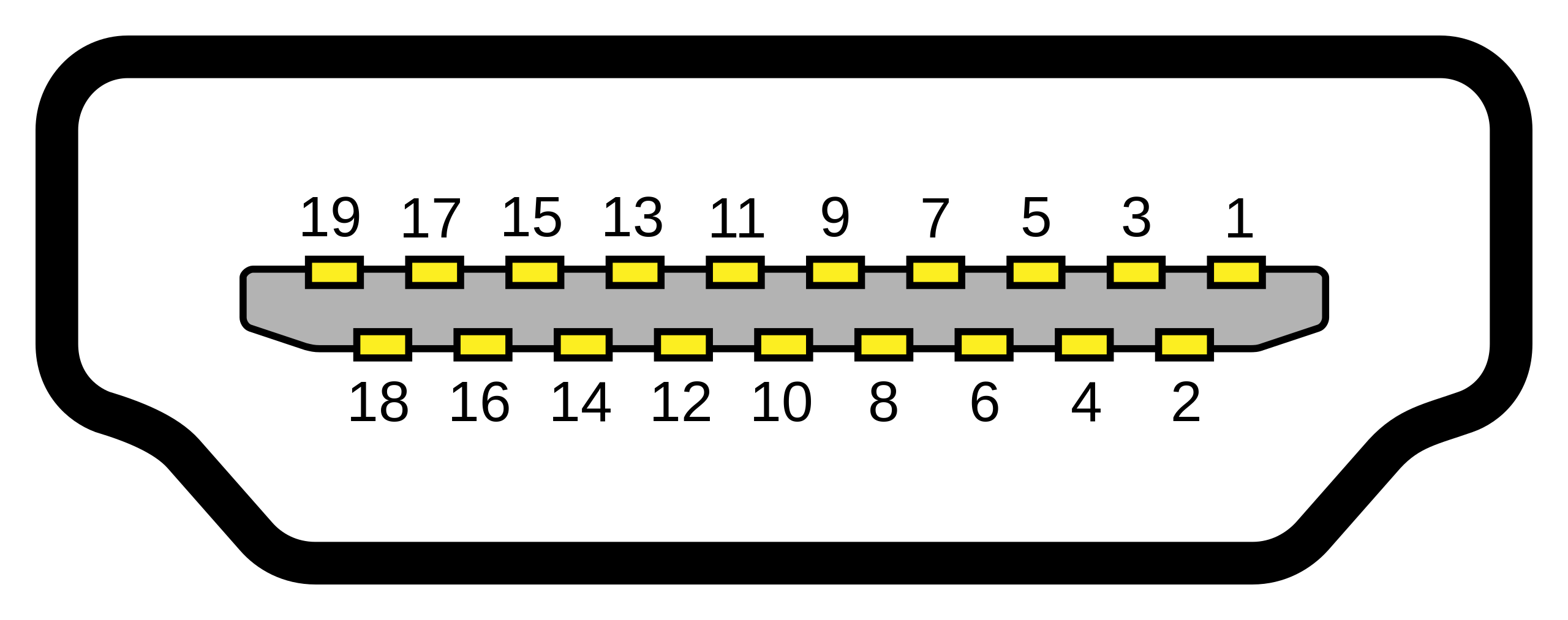

標準HDMI接口引腳序號圖（HDMI接口母座）
標準HDMI接口定義（各個引腳對應功能解釋）
| HDMI引腳編號 | 信號 |
| 1 | TMDS 日期 2+ |
| 2 | TMDS 數據 2 屏蔽 |
| 3 | TMDS 數據 2- |
|
4 |
TMDS 數據 1+ |
| 5 | TMDS 數據 1 屏蔽 |
| 6 | TMDS 數據 1- |
| 7 | TMDS 數據 0+ |
| 8 | TMDS 數據 0 屏蔽 |
| 9 | TMDS 數據 0- |
| 10 | TMDS時鐘+ |
| 11 | TMDS 時鐘屏蔽 |
| 12 | TMDS 時鐘- |
| 13 | 中電 |
| 14 | HEC數據- |
| 15 | SCL（DDC 串行時鐘） |
| 16 | SDA（DDC 串行數據線） |
| 17 | DDC / CEC / HEC 地面 |
| 18 | +5 V 電源（最大 50 mA） |
| 19 | 熱插拔檢測 (1.3) / HEC 數據 + (1.4) |

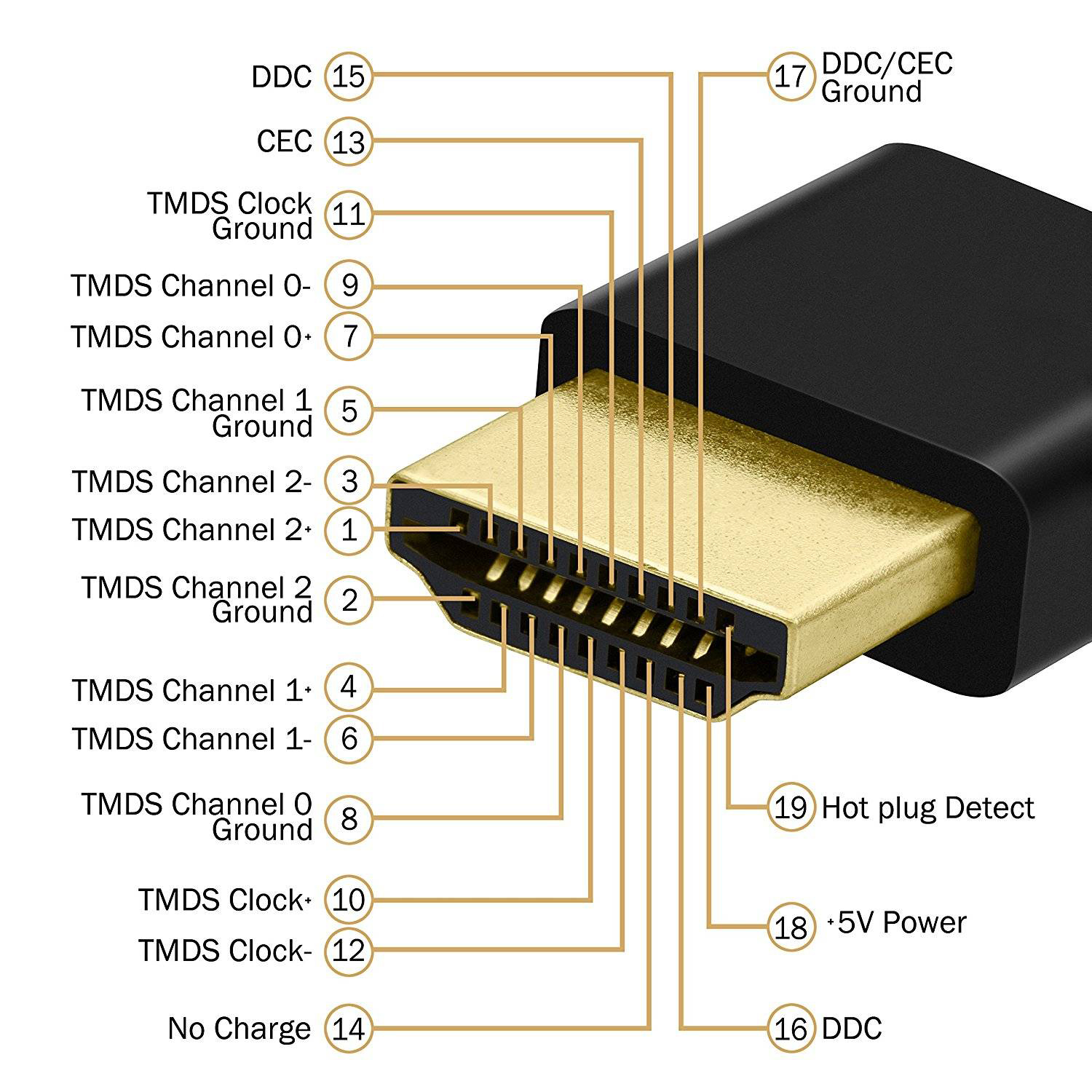

標準HDMI接口公頭引腳序號與定義圖解

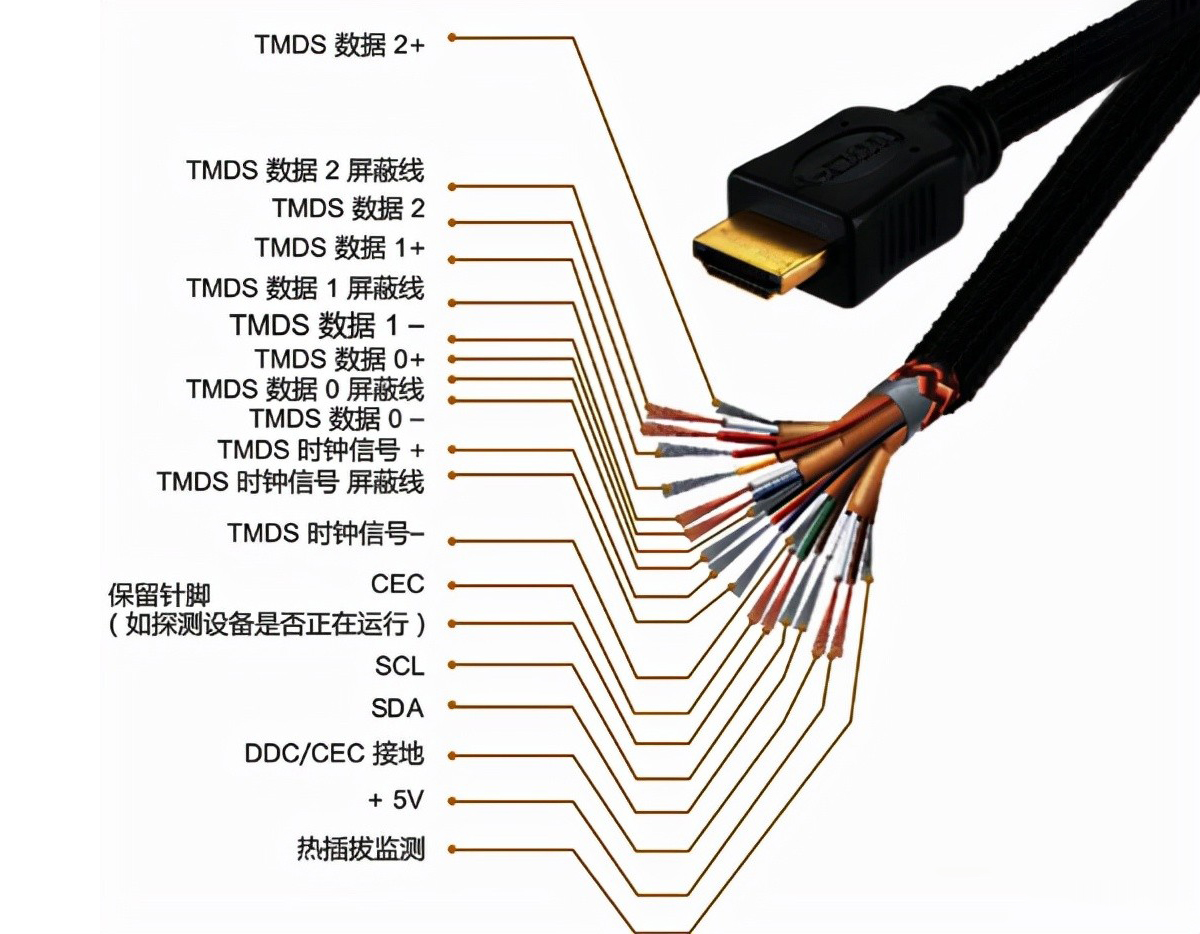

標準HDMI公頭焊接方法

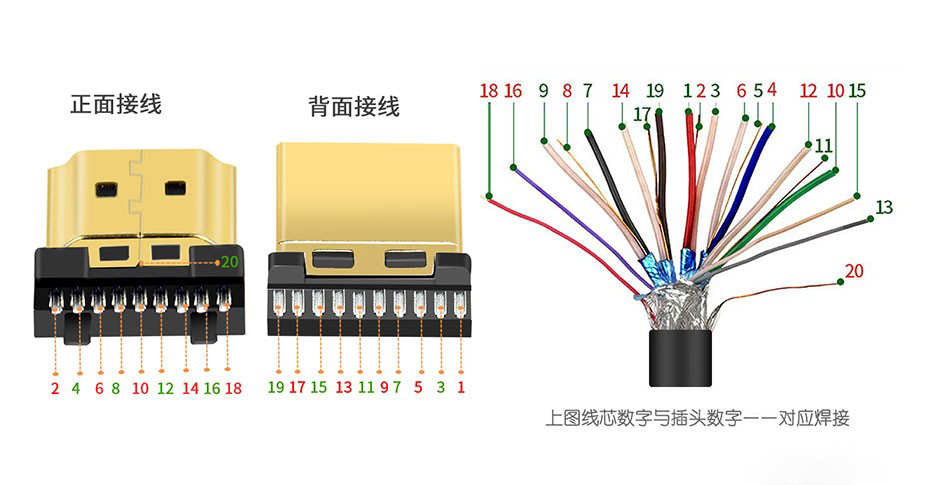

標準HDMI公頭焊接示意圖
通過上面的HDMI接口母座與公頭的引腳序號，再結合標準HDMI公頭焊接示意圖，使用上好的HDMI線纜就能夠焊接一條質量不錯的標準HDMI線纜，當然，如果是原來的HDMI線纜公頭壞掉了，也可以買一個標準A型HDMI公頭，自己動手照著標準HDMI公頭焊接示意圖就能將原來的HDMI線纜修復好，重新使用，大大的節約了資源。特別是在那些已經布好線，不方便更新更換線纜的情況下，自己剪掉壞了的HDMI線公頭，重新焊接，就能成功復活了
HDMI A type接口定義以及各個引腳的作用到這里就講解完了，HDMI公頭焊接的時候一定要對照好線序與引腳哦，不然焊接完成也是不能正常使用的。
